本文主要講解空氣型絕緣母線槽的主要特色，其中包括空氣型絕緣母線槽的主要用途及其適用范圍，及母線槽的構造及其使用環境和技術性能等。

空氣型絕緣母線槽的特點

1、空氣型絕緣母線槽的主要用途及其適用范圍

空氣型絕緣母線槽，適用于額定工作電壓660V、額定工作電流250～2500A、頻率50Hz的三相四線制或三相五線制供配電線路，它具有結構緊湊、絕緣強度高、傳輸電流大、互換性能好、電氣性能穩定、易于安裝維修、壽命時間長等一系列特點。被廣泛地應用在工礦企業、高層建筑和公共設施等供配電系統。

2、空氣型絕緣母線槽的構造及其使用環境

導電封閉式母線外殼的表面處理是一項很重要的工作，它包括酸洗、磷化、烘干、噴粉、固化等工藝過程。采用聚酯環氧粉末噴涂的外殼，其表面附著力強保持時間久，并能起到絕緣作用。

其主要結構為：

(1)導電銅排——由純銅排組成，導電銅排接頭的表面應均勻鍍錫。

(2)絕緣材料——由聚四氟乙烯、聚碳酸高強絕緣塑料塊組成。

(3)固定螺栓、絕緣套管、蓋板。

空氣型絕緣母線槽安裝場地不易超過海拔高度2000m，周圍空氣溫度不高于＋40℃、不低于－5℃，在24小時內室內平均溫度不超過＋35℃，空氣相對濕度在40℃時不超過50％、在20℃時不超過90％。周圍空氣清潔無塵埃及腐蝕絕緣的氣體。

3、空氣型絕緣母線槽的技術性能

(1)封閉式母線應符合以下技術規范要求：

IEC439－2《低壓成套開關和控制設備》、GB7251－87《低壓成套開關設備》、ZBK36002－89《母線槽、母線干線系統》

(2)封閉式母線適用于額定電壓660V以下，頻率50Hz的交流電源，母線在額定電流及110％額定電壓下保證能長期工作，封閉式母線長期通過額定電流時其母排接觸點最高溫度不應大于60℃。母線槽在周圍的溫度為20℃±5℃，濕度為50～70％的常態下其絕緣電阻不小于20MΩ。

(3)封閉式母線能承受1min內(3750V50Hz)交流電，而無擊穿和閃絡現象。

(4)封閉式母線的阻抗值和重量下表所示。

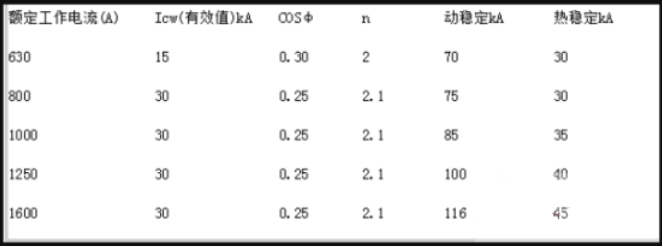

(5) 封閉式母線承受的額定短時耐受電流和額定峰值耐受電流產生的熱應力和電動應力如下表：
