母線槽系統

作為線路配電板，母線槽系統（BTS）也屬于IEC 61439（VDE 0660-600）中的開關柜成套設備。除了IEC 61439-1（VDE 0660-600-1）的一般要求外，母線槽系統所需的產品功能特別在IEC 61439-6（VDE 0660-600-6）中進行了描述。

母線槽系統不僅可以與配電系統的其他元件結合使用，而且還可以與電力的產生、傳輸和轉換以及用電設備的控制聯系在一起。

IEC 61439-6（VDE 0660-600-6）不包括用于照明設備的電氣母線系統（符合IEC 60570和VDE 0711-300）。但是，照明系統可以連接到母線槽系統，并且具有通信功能的分接單元可以用于控制用戶和切換照明設備。

規劃基于輸入功率（例如，饋電變壓器的額定電流和短路電流）和母線槽系統的安裝量以及以下數據進行：

允許的電壓降

要求的防護等級

電源系統配置

權衡諸如電纜系統或母線槽系統的供電概念

短路強度

過載和短路保護

配置

根據項目條件和不同的制造商，可以選擇不同的母線槽系統：

1，三明治設計，尺寸緊湊。

2，通風母排設計，散熱性好。

（注意：在豎向干線系統情況下，封閉箱式系統的堆疊效應可能會帶來好處）

3，如果對嚴酷環境的防護等級有最高要求，則采用模壓母線槽系統。

各種系統可以包括不同數量的導體。PE導體可以實現為單獨的母線或外殼。N導體可以是單個導體，也可以是雙片的。

導體材料

鋁和銅是可能的導體材料。從2010年到2012年的三年中，銅價從每噸約4,000歐元上漲至6,000歐元，鋁價從每噸約1,300歐元上漲至1,600歐元）。

但是，如果將鋁用作導體材料，則大約60％的導體橫截面會產生很大的差異，這是由于與銅相比較低的電導率所必需的。另一方面，鋁比銅輕約35％。

如果使用鋁，則必要的較大橫截面需要更多空間。

盡管這在高壓電力線中無關緊要，但它可能是裝備密集的開關柜中的淘汰標準，或者是在建筑物中布線母線槽系統時的淘汰標準。但是，鋁的氧化能力是沒有標準的，因?yàn)榇蠖鄶?shù)制造商的鋁母線都是鍍錫的，因此沒有空氣與鋁的接觸，并且臭名昭著的鋁流動性不會使螺絲連接松動。

通過以比率為單位的材料特定關系的估計，提供了使用這兩種材料的大致線索：

-原料銅到鋁的市場價格為3：1

-銅對鋁的重量為3：1

-體積電阻率（1 /導電率）為3：5

-與質量相關的電阻率（1 /導電率）為2：1

-與輸出相關的每安培成本（傳輸功率）為5：1

電力傳輸

沒有插接箱的母線槽單元用于電力傳輸。它們有標準長度和定制長度。除了標準長度，客戶還可以從各種長度范圍中選擇特定長度，以適應個性化的構造要求。

相對于電纜和電線，母線具有更高的額定電流（約1600 A），在材料和安裝價格上以及在附加材料（例如電纜終端或墻壁套管）的成本方面均具有顯著優勢。

隨著額定電流的增加，安裝過程中的這些成本和時間收益都會增加。

變化的配電

在母線槽系統中，不能像電纜安裝那樣僅從固定的固定點取電。分接點可以在整個配電系統中根據需要進行更改和更改。為了分接電力，您只需要在分接點將插接單元連接到母線系統。

分接點僅在直型母線槽單元的一側或兩側提供。對于每個母線槽系統，都有大量的插接單元可用于連接用戶和電力供應。

防火

在防火方面必須考慮以下幾點：

1，減輕火災荷載

2，防止火勢蔓延

必須考慮整個長度，因?yàn)殡姎獠季€可能貫穿整個建筑物，并用于提供特殊的設備和系統，例如：

1，帶有疏散系統的升降機

2，火災報警系統

3，應急電源系統

4，消防梯，安全梯，升降機井，機房通風系統

5，增加消防供水壓力的系統

6，應急照明

對于母線槽系統，可根據設計和類型與母線槽系統一起訂購符合DIN 4102-9防火等級S60，S90和S120的建筑物各個防火區域之間的防火墻 。防火墻必須至少具有與相關墻壁或天花板相同的耐火等級。

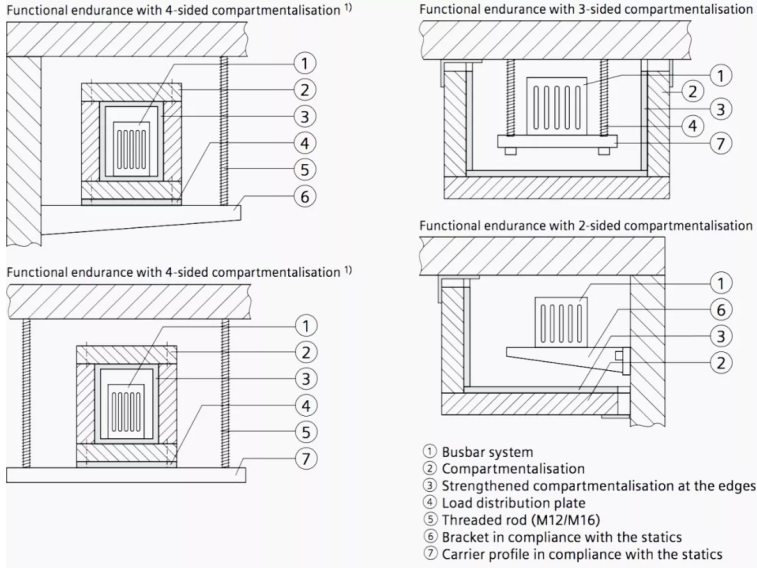

出于功能持久性的考慮，可能有必要為室內干線提供額外的保護性外殼。根據所需的功能耐久性等級和計劃的載體/支持系統，有不同的設計變體。

由于較差的通風和通過保護殼的散熱，在以后的規劃步驟中必須考慮制造商指定的校正系數，以便確定最大允許電流。對于初始估計，可以假設校正系數為0.5。

與廉價的電纜和電線相反，母線槽系統中使用的絕緣層不包含任何在發生火災時會產生腐蝕性或有毒氣體的材料。母線槽系統中也不會燃燒任何物質，因此房間保持清潔且逃生路線不受影響。

對于低壓開關柜，可以對母線槽系統進行設計驗證。通過測試、計算和施工驗證，取決于檢查的特性來完成設計驗證。

與傳統的電纜安裝相比，母線槽系統在網絡和安裝技術方面具有許多優勢。

簡單配電系統布線

出于演示目的，下圖顯示了用于簡單配電系統的布線。與母線槽系統相比，配電系統的修改和改造通常意味著電纜安裝的時間和金錢花費明顯更高。

節省空間/安裝簡便的解決方案

電氣設備室和干線豎井越小，電氣負載的功率密度和要傳輸?shù)墓β试酱?，空間問題就變得越重要。

由于電纜散發到環境中的熱量，必須在它們之間留有空隙。散熱被集成到母線槽系統中，從而無需間隙。

母線槽系統還可以通過直角彎頭，改變方向來節省空間。
